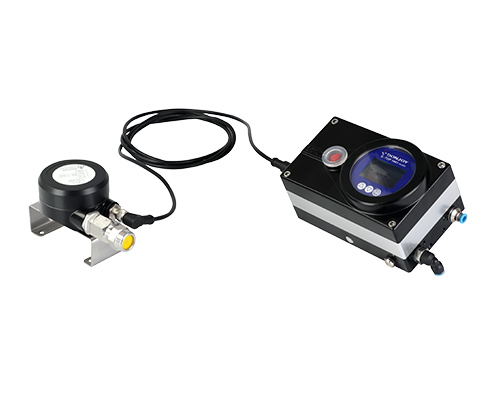

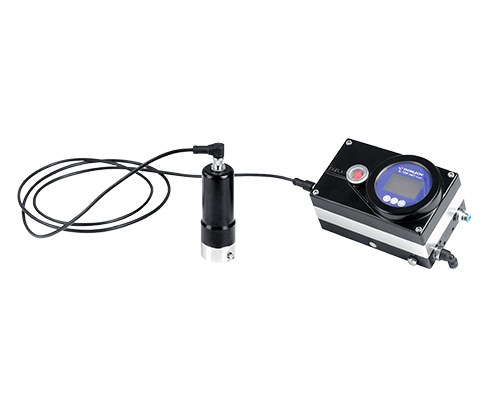

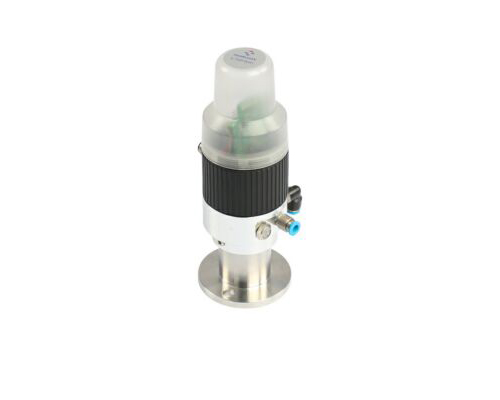

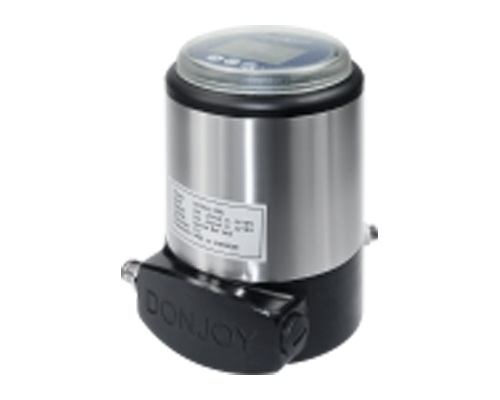

外置檢測單元-閥門定位器,主要為解決因安裝空間或現場工況較為惡劣的一種解決方案。該控制器與標準的閥門定位器具有完全相同的功能,外置檢測單元具有IP67防護等級,電纜長度可達≤200M,閥門控制器可安裝用戶所需的控制柜等區域?qū)ζ溥M(jìn)行控制。

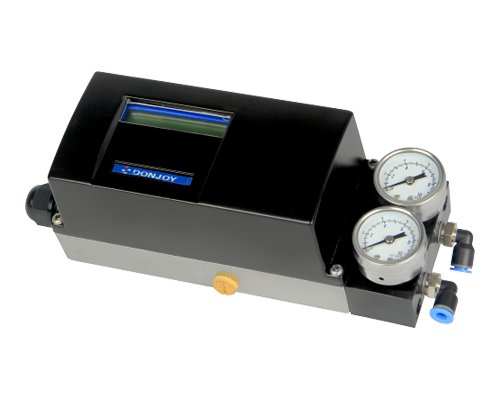

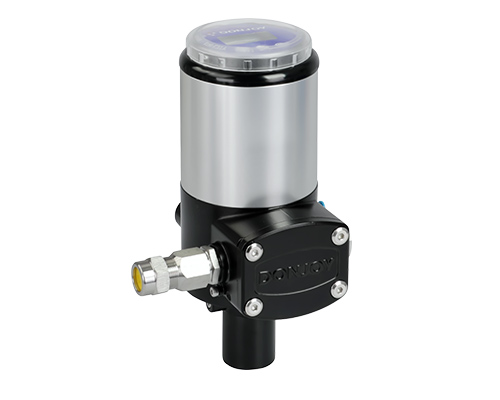

IL-TOP-1891是一款旋轉角行程氣動防爆閥門定位器,可安裝到各種氣動閥門上,如氣動球閥、截止閥、薄膜式氣動調節閥等。安裝該定位器后,可實現閥門流量調節,自動化控制、閥門位置顯示,該產品具有外觀佳、體積小、安裝簡單方便、無需專業人員即可操作調試。
控制輸入 :4-20mA
反饋輸出 : 4-20mA
供電 : 4-20mA
總線通訊:HART 6/7
精度:重復定位精度≤0.2%;
菜單:OLED 顯示屏 中文&英文
整定:單鍵自整定功能
操作模式:手動 / 自動
故障:斷氣,斷電,閥位自動復位 (標準)閥位保持功能(可選)
行程角度:0-180°
防爆等級:EX IDII CT6

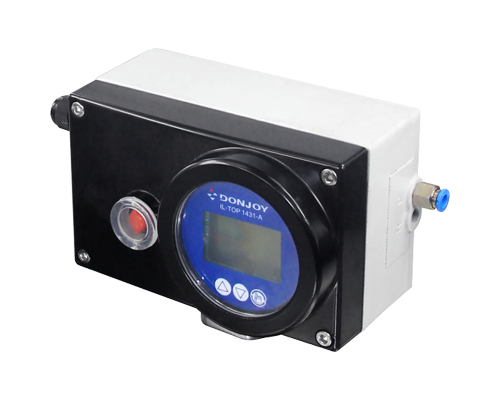

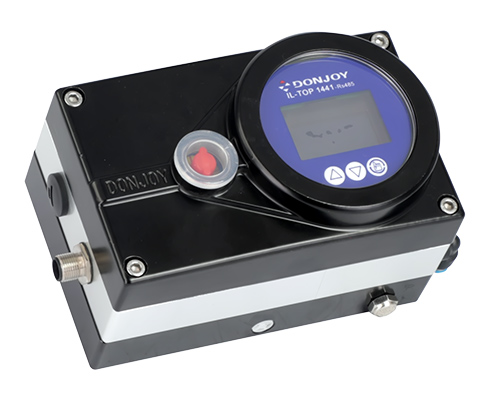

IL-TOP-1441是一款旋轉角行程氣動閥門定位器,可安裝到各種氣動閥門上,如氣動球閥、截止閥、薄膜式氣動調節閥等。安裝該定位器后,可實現閥門流量調節,自動化控制、閥門位置顯示,該產品具有外觀佳、體積小、安裝簡單方便、無需專業人員即可操作調試。
控制輸入 :0/4-20mA/0-5V/10V?? ??? ??? ??? ??? ??? ?
反饋輸出 : ?0/4-20mA/0-5V/10V?? ??? ??? ??? ??? ??? ?
供電 : DC24V±10%?? ??? ??? ??? ??? ??? ?
總線通訊 :MODE BUS RS485?? ??? ??? ??? ??? ??? ?
精度:重復定位精度≤0.2%;?? ??? ??? ??? ??? ??? ?
菜單:OLED 顯示屏 中文&英文?? ??? ??? ??? ??? ??? ?
整定:單鍵自整定功能 ??? ??? ??? ??? ??? ??? ?
操作模式:手動 / 自動?? ??? ??? ??? ??? ??? ?
故障:斷氣,斷電,閥位自動復位 (標準)閥位保持功能(可選)?? ??? ??? ?
行程角度:0-180°
◆閥位保持時不耗氣
◆電源:DC24V ±10%
●適用范圍:直行程和角行程 30°-180°
●鋁合金外殼
●防爆等級 ExdⅡBT4(選項)
●IP68 防護等級

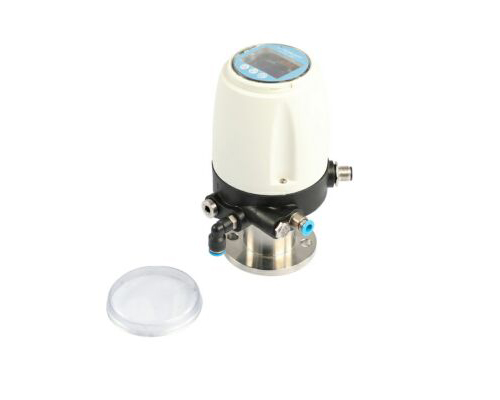

IL-TOP-1831是一款直行程氣動閥門定位器,可安裝到各種氣動閥門上,如不銹鋼氣動蝶閥、隔膜閥、角座閥、截止閥、調節閥、球閥、換向閥等。安裝有該定位器后,可實現閥門流量調節,自動化控制、閥門位置顯示,該產品具有外觀佳、體積小、安裝簡單方便、無需專業人員即可操作調試。
控制輸入 :0/4-20mA/0-5V/10V
反饋輸出 : 0/4-20mA/0-5V/10V
供電 : DC24V±10%
總線通訊 :MODE BUS RS485
精度:重復定位精度≤0.2%;
菜單:OLED 顯示屏 中文&英文
整定:單鍵自整定功能
操作模式:手動 / 自動
故障:斷氣,斷電,閥位自動復位 (標準)閥位保持功能(可選)
行程范圍:0-60mm
文件 | 描述 | 語言 | 大小 |
---|---|---|---|
閥門定位器 | 閥門定位器分為 : 直行程 IL-TOP-1831/1832; 旋轉行程IL-TOP-1441/1891; | 中文 | 4.66MB) |
自控調節閥 | 其包含,角座閥、截止閥、單座閥、V型球閥、蝶閥等各種結構調節閥 | 中文 | 9.6MB) |
