功能與應用

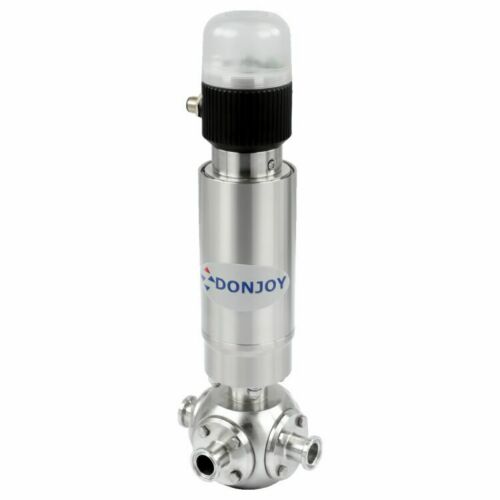

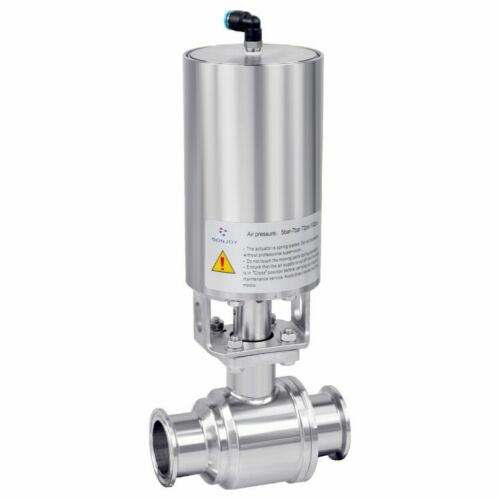

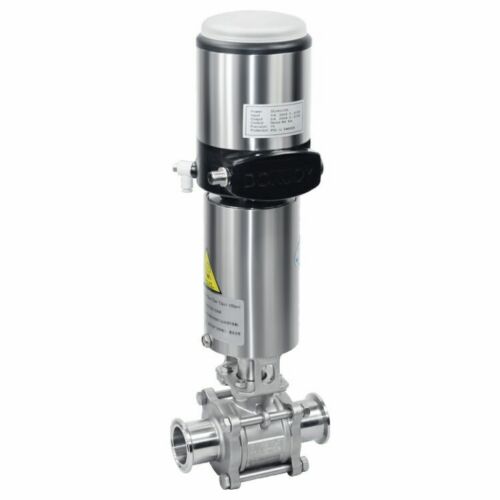

立式氣動執行器是一款立式旋轉執行器，該執行器具有扭矩大、體積小、功能配置組合靈活、啟閉速度快等技術特點；主要應用在蝶閥，球閥等各種角行程閥門上。還可以配置各種自動控制功能，如閥門位置反饋器、閥門控制單元、過程控制器、閥門智能定位器等。尤其對環境要求較高車間如食品加工、飲料、果汁、啤酒、制藥等工業領域。

設計與特點

氣缸規格：Φ70，85，114，133，168
氣源壓力：4-7bar
工作溫度：-10℃-80℃
與閥門連接方芯：8*8, 9*9,10*10, 11*11, 14*14mm，也可定制尺寸
輸出扭矩：
      Φ70  單作用=22 N.M；雙作用：45 N.M；
      Φ85  單作用=35 N.M；雙作用：60 N.M；
      Φ114 單作用=80N.M；雙作用：110 N.M；
      Φ133 單作用=143N.M；雙作用：180N.M；
      Φ168 雙作用=248N.M

執行動作：旋轉行程（角行程）
配置：閥門位置反饋器、閥門智能定位器、閥門智能控制單元、閥門位置傳感器
